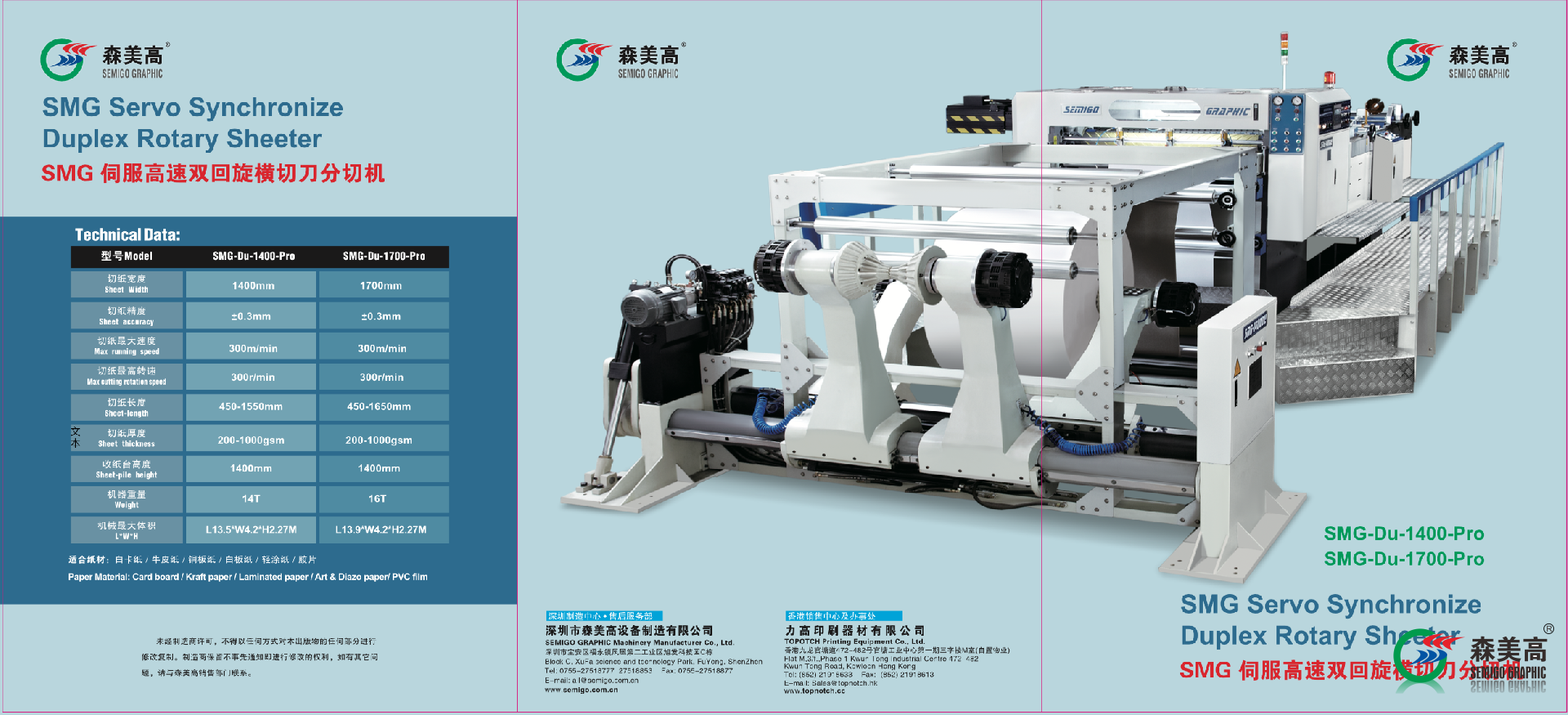

高速伺服双回旋横切刀分切机

适合纸材
白板纸  白卡纸  轻涂纸  牛皮纸 胶片铜板纸

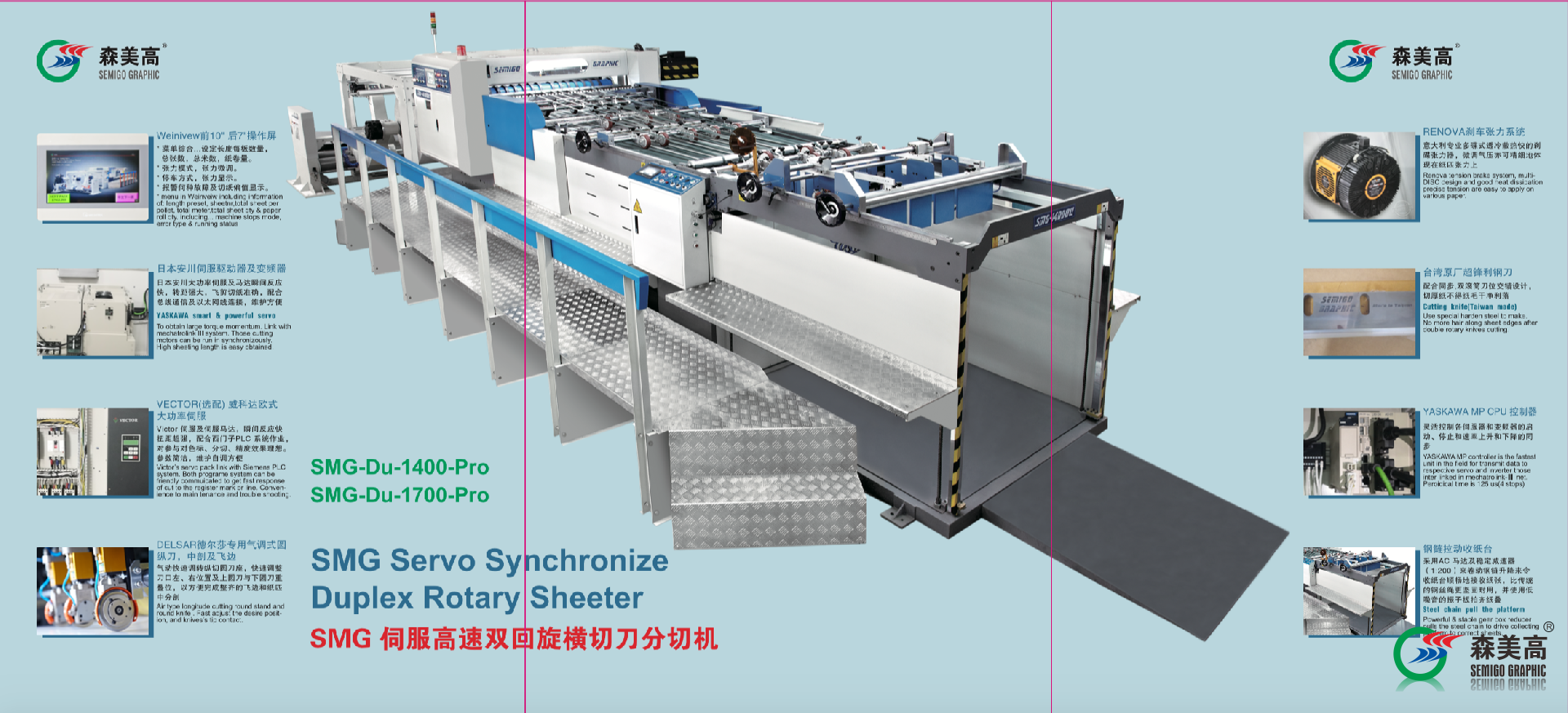

高速伺服双回旋横切刀分切机

型号:SMG-1400/1700Du-pro
双回旋分切机为上下滚筒刀同时旋转剪切卷筒纸形式分切,切口平整无纸毛可直接输送至印刷机。高度精密适合于分切白卡纸、牛皮纸、铜版纸、白板纸、轻涂纸、铝箔纸、双胶纸等
技术参数
切纸宽度:1400mm/1700mm
切纸精度:±0.35mm
切纸最大速度:300m/min
切纸最高转速: 300r/min
切纸长度:450-1550mm/450-1650mm
切纸厚度:200-1000gsm
收纸台高度:1400mm
机器重量: 14Tons/16Tons
机械体积: 13.5 x 4.2 x 2.27 (m) / 13.9 x 4.2 x 2.27(m)
机器特性
1.双回旋滚筒刀座,钢齿咬合偶配。钢刀精卧于中线偏角的相互交剪的刀位座上。一般性厚卡纸纸毛问题得以解决。
2.双圆螺旋滚筒刀,延续采用高精密度伺服驱动厂家驱动器及马达,同步时间大大缩短,切纸精度高精密特点显著。
3.多碟式及多点式的刹车组合。配合自主编写卷径速率张力程式,张力更加均衡,不褶皱;散热快,有效降低粉尘产生;磨损低,耐用性高。
4.选配采用进口色彩感应器coler spectrum recognizer。以此实现亦可在印后进行分切纸张。
5.伺服与变频驱动的同步脉冲信号交换,依赖反应快、稳定性高的M传输系统,使用Ethernet cables连接,作为实时快速通信,加强同步精准。
6.使用气动上、下刀端易调功能的纵切刀座,配合台湾制造圆刀,方便调节定位,使纸张无毛边、无压痕。
特色图示
美国邦纳光谱感应镜 ( 对色标 -特配件 )
美国邦纳光谱感应镜 ( 对色标 -特配件 )
可选配与美国邦纳光谱感应镜,作为印后分切,精度0.3mm。

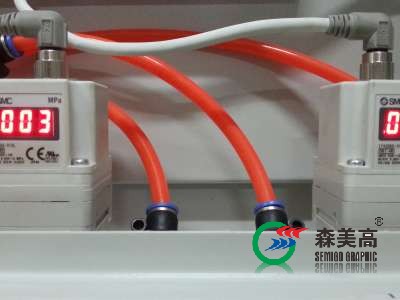

全自动张力程式
全自动张力程式
配合日本SMC电气比例阀调节,张力应用完美。
意大利导边系统---超声波感应器
意大利导边系统---超声波感应器
对于中剖、修边的纸张横切分切工作能一气呵成,高效率

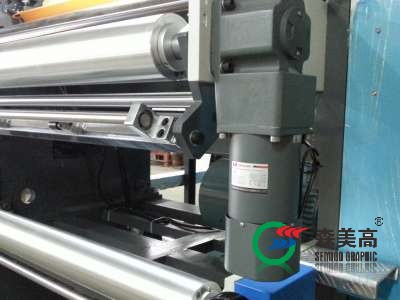

电动反曲组
电动反曲组
带刹车固定电动马达和按钮取代转动手轮调角度,省时、省力。

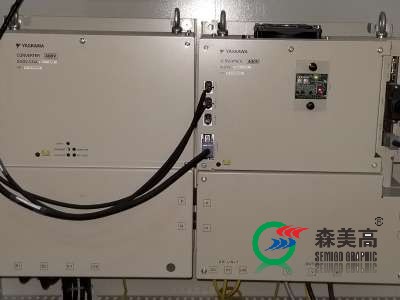

日本安川Yaskawa伺服器及马达
日本安川Yaskawa伺服器及马达
安川大功率伺服器和马达瞬间反应快,转距强大,飞剪切纸精确,配合总线通信及以太...

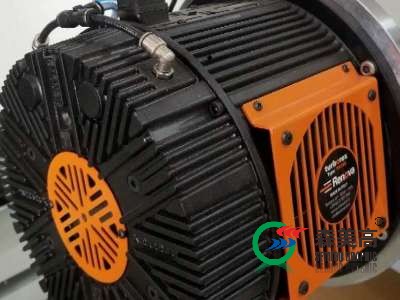

RENOVA刹车张力系统
RENOVA刹车张力系统
意大利专业多碟式透冷散热快的刹车张力器,微调气压亦可精细地体现在纸匹张力上。

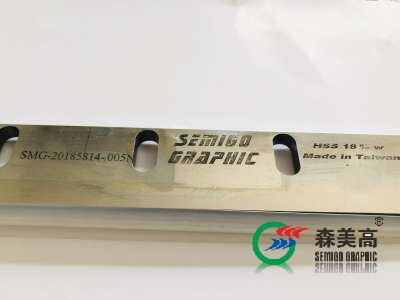

台湾原厂超锋利钢刀
台湾原厂超锋利钢刀
配合同步,双滚筒刀位交错设计,切厚纸时,纸张无纸毛,干净利落。
双滚筒刀
双滚筒刀

日本优质高刚性滾刀钢管,选取台湾加工中心精度研磨方式,得出极佳动平衡配上刀片

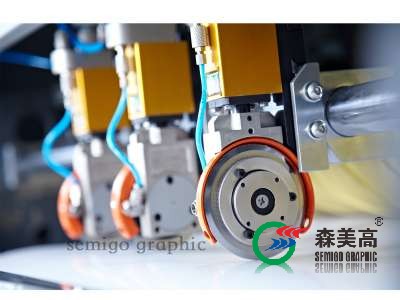

DELSAR专用气调式圆纵刀,中剖及飞边
DELSAR专用气调式圆纵刀,中剖及飞边

气动快速调转纵切圆刀座,快速调整刀口左右位置及上圆刀与下圆刀重叠位,以方便完成分切
